Max. Aspektverhältnis: |
8:1 |
Tiefstand der Platte: |
0.2-4.0mm |
Kupferdicke: |
1/2 Unze bis 5 Unzen |
Produktbezeichnung: |
Prototyp PWB-Versammlung |
Min. Lochgröße: |
0.2 mm |
Oberflächenbearbeitung: |
HASL, ENIG, OSP, etc. |
Min. Linienabstand: |
0.075 mm |
Material: |
FR4, Aluminium, Rogers, etc. |
Max. Aspektverhältnis: |
8:1 |
Tiefstand der Platte: |
0.2-4.0mm |
Kupferdicke: |
1/2 Unze bis 5 Unzen |
Produktbezeichnung: |
Prototyp PWB-Versammlung |
Min. Lochgröße: |
0.2 mm |
Oberflächenbearbeitung: |
HASL, ENIG, OSP, etc. |
Min. Linienabstand: |
0.075 mm |
Material: |
FR4, Aluminium, Rogers, etc. |

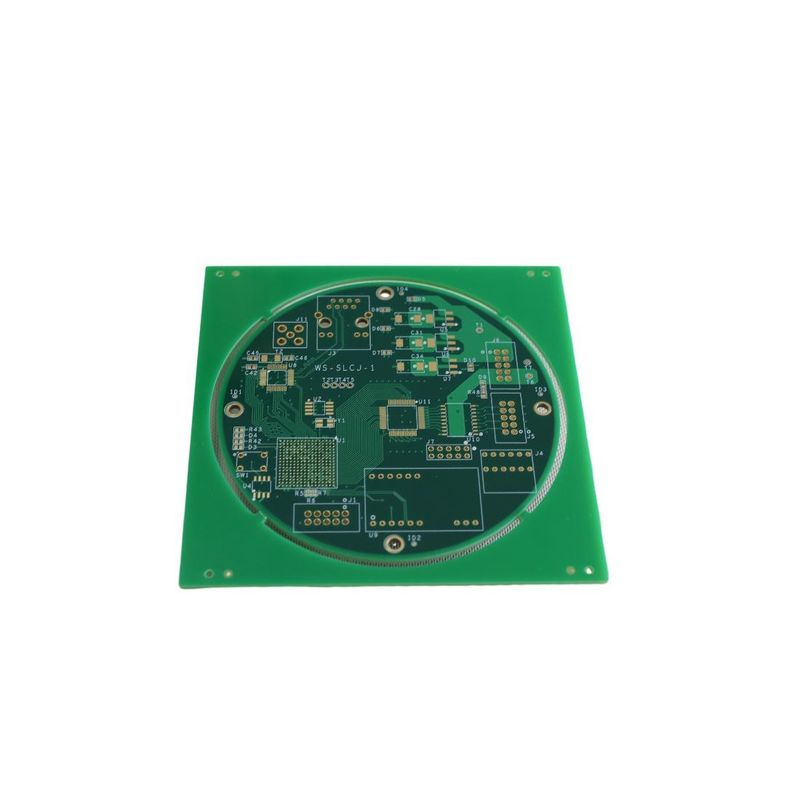

Prototyp-PCB-Bauwerk ist ein doppelseitiges PCB-Bauwerk, das speziell für industrielle Steuerungsanwendungen entwickelt wurde.es bietet eine überlegene Leistungsfähigkeit und LanglebigkeitDie überlegene Qualität unserer Prototypen-PCB-Versammlung wird durch eine maximale Kupferdicke von 5 Unzen und eine Vielzahl von Materialien wie FR4, Aluminium, Rogers usw. weiter verbessert.Wir garantieren, dass unsere Prototyp-PCB-Bauart sehr zuverlässig ist und die anspruchsvollsten Anwendungen der industriellen Steuerung erfüllen kannUnser Prototyp-PCB-Assembly wird sicherlich ein integraler Bestandteil Ihrer industriellen Steuerungssysteme werden und Ihnen die beste Leistung und Haltbarkeit bieten.
Eigentum | Spezifikation |
---|---|
Min. Linienabstand | 0.075 mm |
Min. Linienbreite | 0.075 mm |
Kupferdicke | 1/2 Unze bis 5 Unzen |
Max. Kupferdicke | 5 Unzen |
Max. Größe der Platte | 600 mm*1200 mm |
Max. Seitenverhältnis | 8:1 |
Material | FR4, Aluminium, Rogers, usw. |
Tiefstand der Platte | 0.2-4.0 mm |
Min. Lochgröße | 0.2 mm |
Max. Lötmasken-Damm | 0.1 mm |
Besondere Merkmale | Doppelseitige PCB-Versammlung, Wachstumsleichte PCB-Versammlung, industrielle Kontroll-PCB-Versammlung |
Prototyp PCB-Assembly ist eine zuverlässige und kostengünstige Lösung für eine Vielzahl von industriellen Anwendungen.und doppelseitige PCB-Anwendungen, aufgrund seiner überlegenen Leistung und Kosteneinsparungen. Es kann für Einzel- oder Mehrschicht-PCBs mit einer maximalen Schichtzahl von 20 und einer maximalen Plattengröße von 600 mm*1200 mm verwendet werden,mit einer Breite von nicht mehr als 50 mm,Die Plattendicke kann zwischen 0,2 mm und 4,0 mm liegen, was sie für eine Vielzahl von Anwendungen ideal macht.Leistungsschwellen und Kosteneinsparungen.
Unser Prototyp-PCB-Assembler-Service bietet eine zuverlässige und effiziente Möglichkeit, maßgeschneiderte elektronische Leiterplatten für alle Ihre Bedürfnisse zu bauen.- Ich weiß.Unsere erfahrenen Techniker sorgen dafür, dass Ihre Platten den höchsten Standards entsprechen.mit einem maximalen Seitenverhältnis von 8:1, maximale Lötmaske von 0,1 mm, minimale Linienbreite von 0,075 mm und minimale Linienabstand von 0,075 mm.Unser Prototyp-PCB-Assembler-Service ist die perfekte Wahl für jedes Projekt, das eine doppelseitige PCB-Assemblée erfordert.
