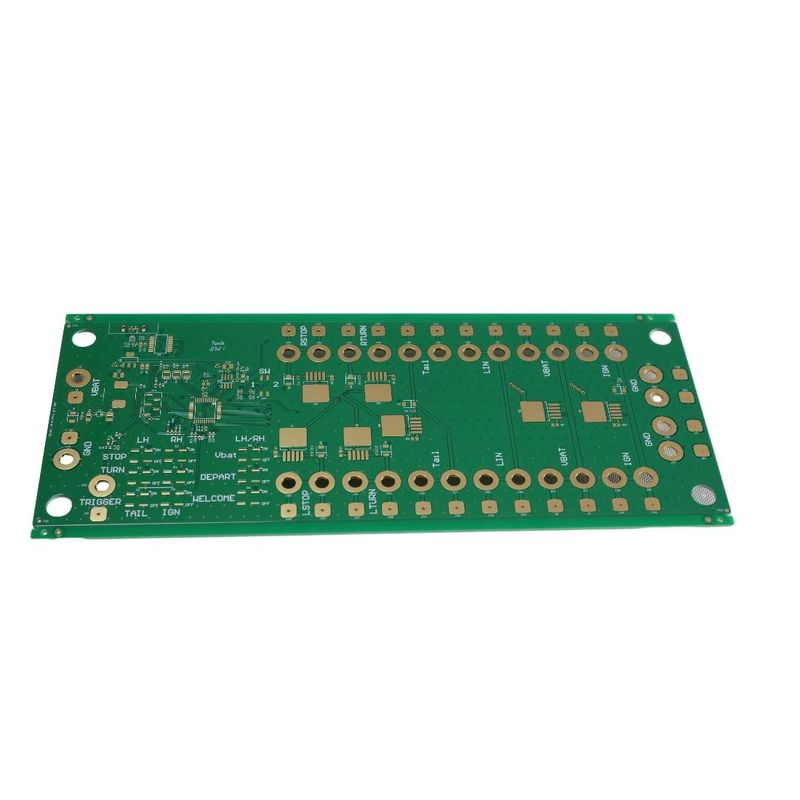

Metall-PCB-Platten-Aluminium-Substrat

Metall-PCB-Board Aluminium-Substrat Hochdichte-Display-Lichtbrett

Aluminium-Substrat ist eine kupferbeschichtete Platte auf Metallbasis mit einer guten Wärmeabbaufunktion, das allgemeine Einzelpaneel besteht aus drei Strukturschichten, bzw. einer Schaltungsschicht (Kupferfolie),Isolationsschicht und Metallbasis. Für den High-End-Einsatz sind auch für Doppelplatten, die Struktur der Schaltungsschicht, Isolationsschicht, Aluminiumbasis, Isolationsschicht, Schaltungsschicht konzipiert.Sehr wenige Anwendungen sind Mehrschichtplatten, die aus gewöhnlichen Mehrschichtplatten und Isolationsschichten und Aluminiumbasen bestehen können.
1, die Vorteile von Aluminium-Substrat
(1) Die Wärmeableitung ist deutlich besser als bei der Standardstruktur FR-4.
(2) Die Wärmeleitfähigkeit des verwendeten Dielektrikums beträgt in der Regel das 5 bis 10-fache des herkömmlichen Epoxiglases und die Dicke beträgt nur ein Zehntel.
(3) Der Wärmeübertragungsindex ist effizienter als bei herkömmlichen starren PCBs.
(4) Es kann ein geringeres Kupfergewicht verwendet werden, als in der im IPC empfohlenen Zahl angegeben ist.
2, das Anwendungsgebiet von Aluminiumsubstraten
(1) Audiogeräte: Eingangs-, Ausgangs- und Ausgleichsverstärker, Audioverstärker, Vorverstärker, Leistungsverstärker usw.
(2) Stromversorgungsausrüstung: Schalterregler, Gleichstrom-/Wechselstromwandler, SW-Regler usw.
(3) Kommunikationselektronische Ausrüstung: Hochfrequenzverstärker, elektrische Filtergeräte, Übertragungskreis.
(4) Büroautomationsgeräte: Motorantriebe usw.
(5) Automobil: elektronische Regler, Zünder, Leistungsregler usw.
(6) Computer: CPU-Board, Floppy-Disk-Laufwerk, Stromversorgungsvorrichtung usw.
(7) Leistungsmodul: Umrichter, Solid Relais, Geradlinerbrücke usw.
Aluminium-Substrat ist weit verbreitet, allgemeine Audiogeräte, Stromgeräte, elektronische Kommunikationsgeräte, Büroautomationsgeräte, Automobile, Computer,die Leistungsmodule haben Aluminium-Substrat.
